Беспроводное зарядное устройство Xiaomi Mi Smart Tracking Charging Pad 20 Вт

Дизайн и инновации

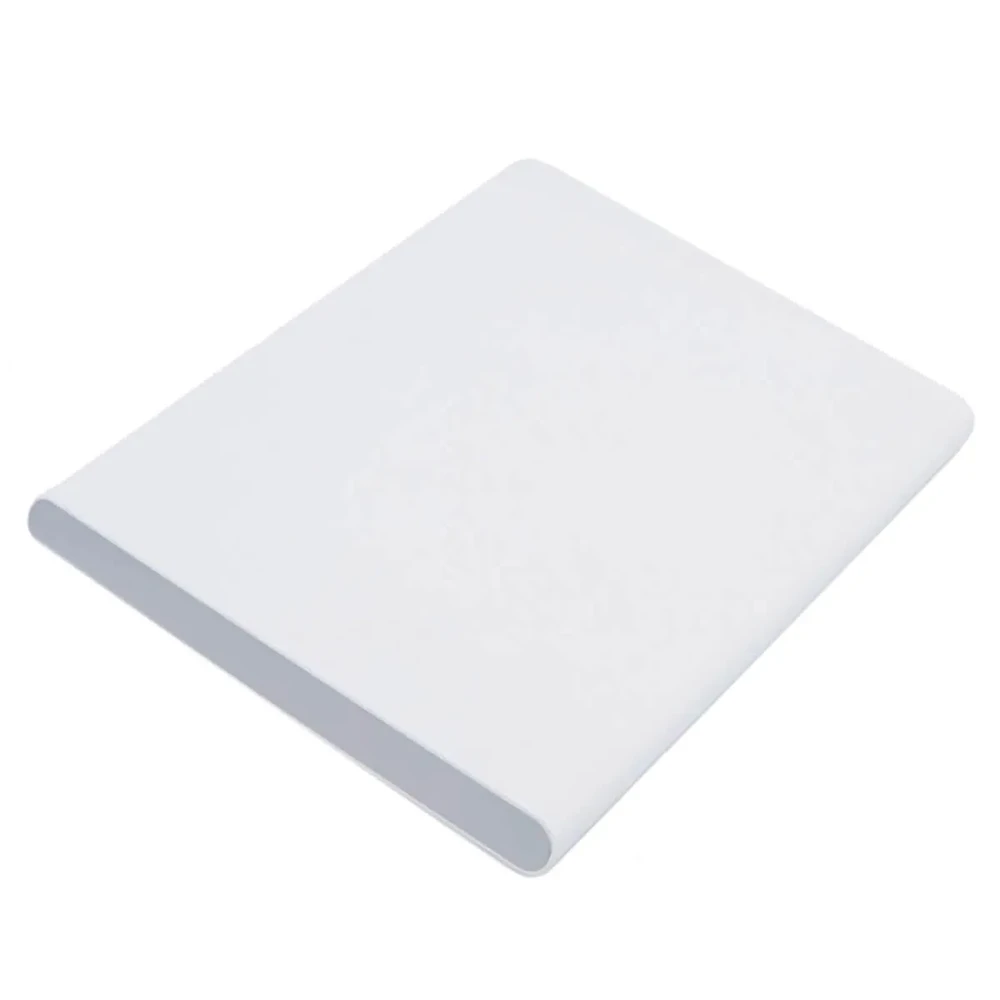

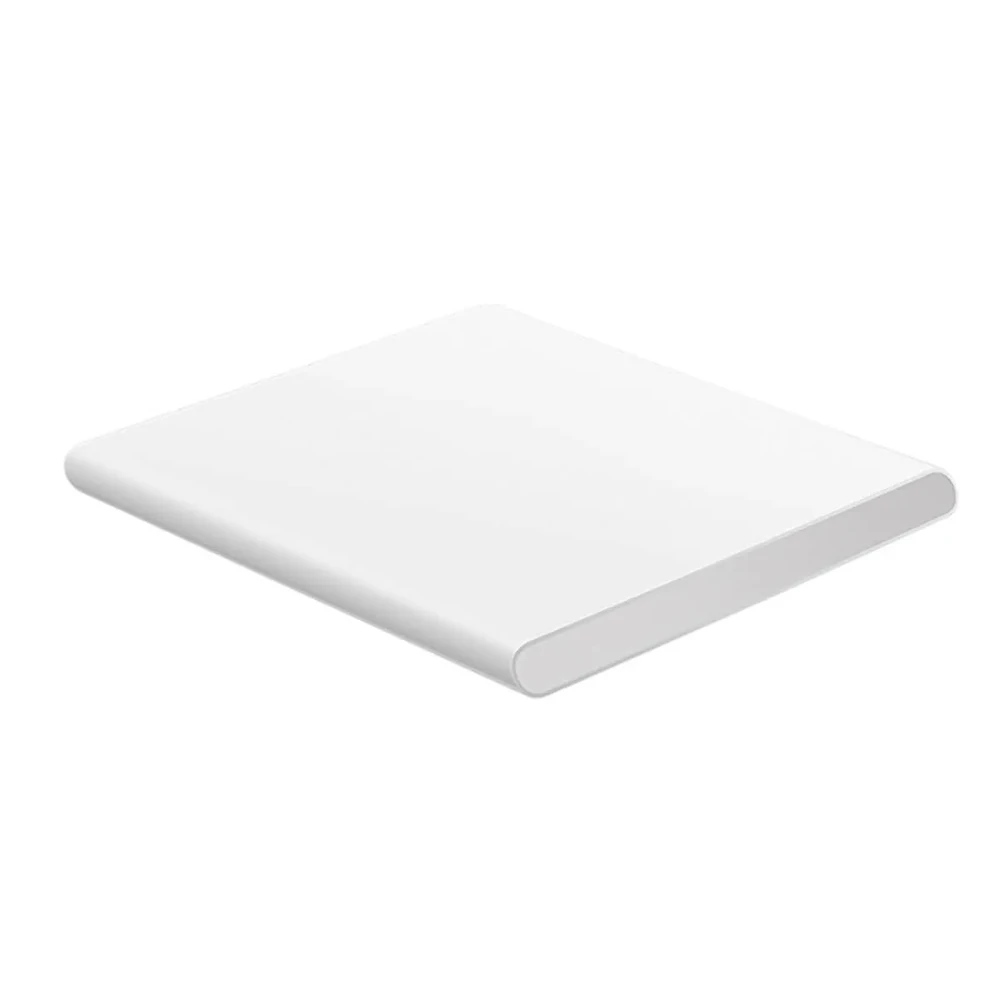

Данный зарядный аксессуар стал уникальным представителем своего класса. Китайцы не перестают нас удивлять, и выпустили некий аналог AirPower, которая так и не вышла у Apple. Правда, техническая реализация сильно отличается от аналога. Беспроводное зарядное устройство Xiaomi Mi Smart Tracking Charging Pad 20 Вт получило пластиковый корпус в белом цвете и минималистичный дизайн. Это подставка с плоской панелью для заряжаемых устройств размерами 19.5х18 сантиметров. Питается устройство от блока питания на 40W, который идет в комплекте. На корпусе имеется порт USB Type-C для подключения питания.

Зарядка двух устройств

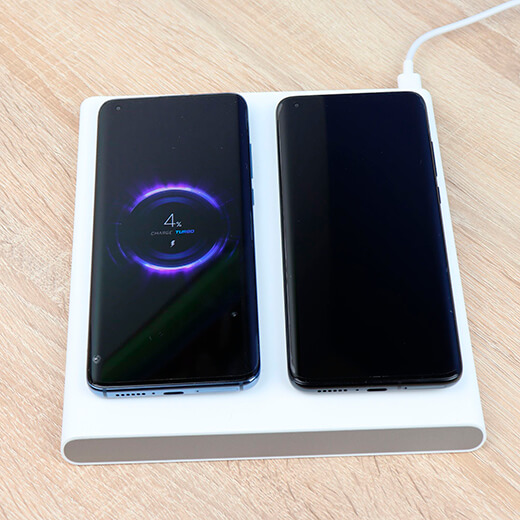

По заявлениям производителя и не дословного перевода, аксессуар способен заряжать сразу два устройства, но это лишь значит, что места на панели хватит для нескольких устройств. А вот сам процесс зарядки будет проходить последовательно, сначала заряжается одно устройство, затем другое.

Зарядка одного устройства

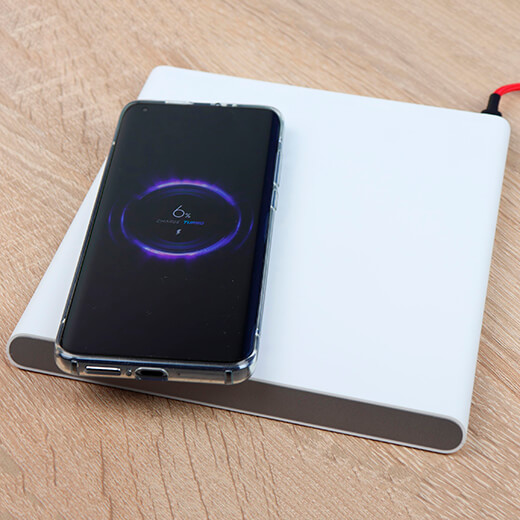

Тут все аналогично, просто заряжается одно устройство в любой области беспроводной зарядки.

Питание и защита

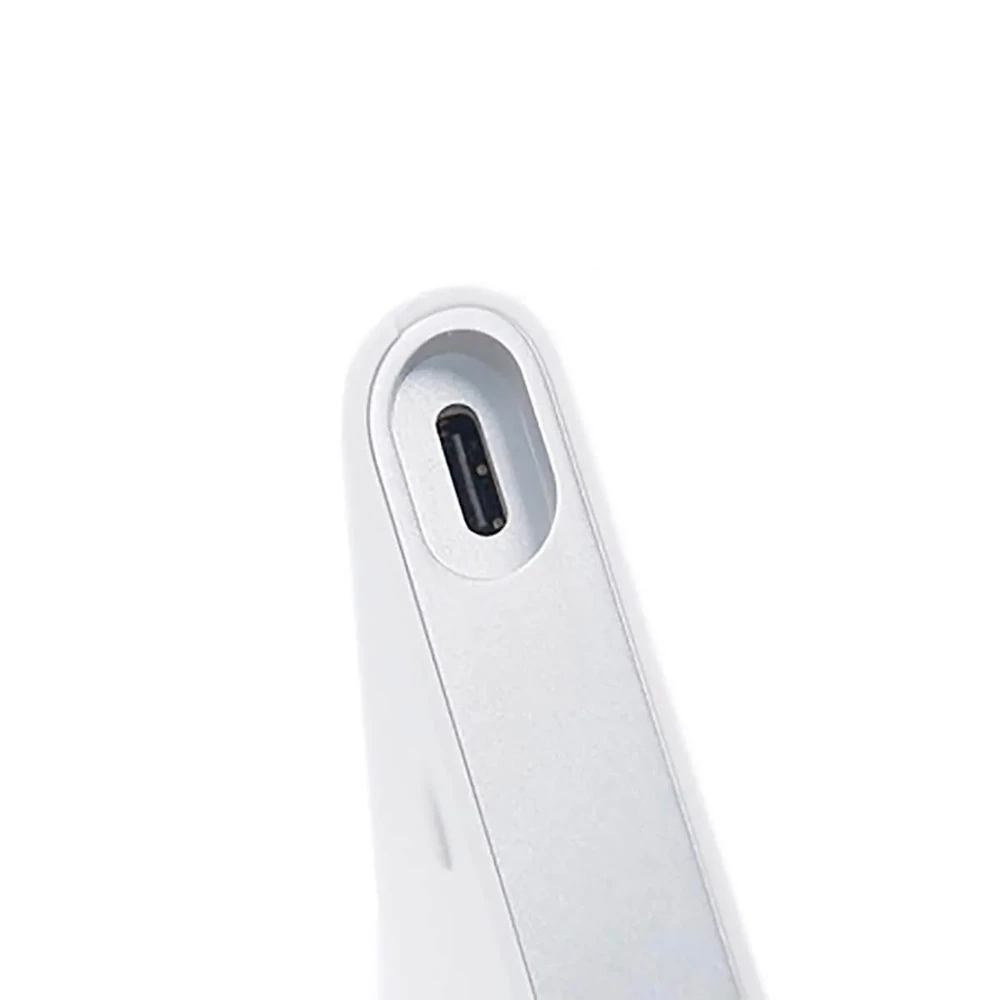

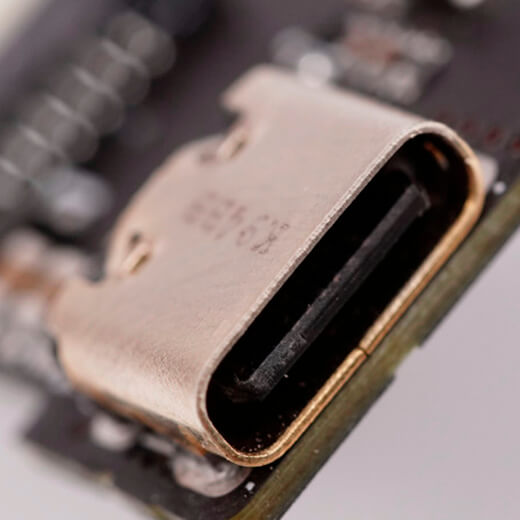

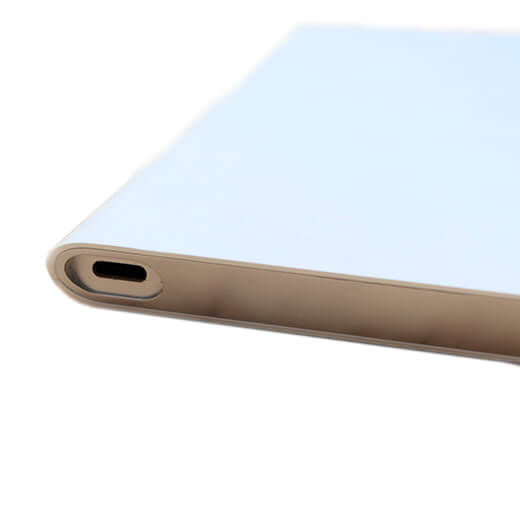

Как уже отмечалось выше, питание происходит через USB Type-C, а порт располагается на задней части Xiaomi Mi Smart Tracking Charging Pad. Выглядит это вполне эргономично и аккуратно.

Конечно, такое устройство не может обойтись без определенных защитных мер. К таким мерам можно отнести огнестойкий материал корпуса, защиту от перегрева, которая реализована в виде специального чувствительного к повышению температуры слоя, а также защиты от перепадов напряжения и критического изменения параметров тока на выходе и на входе.

Конструкция

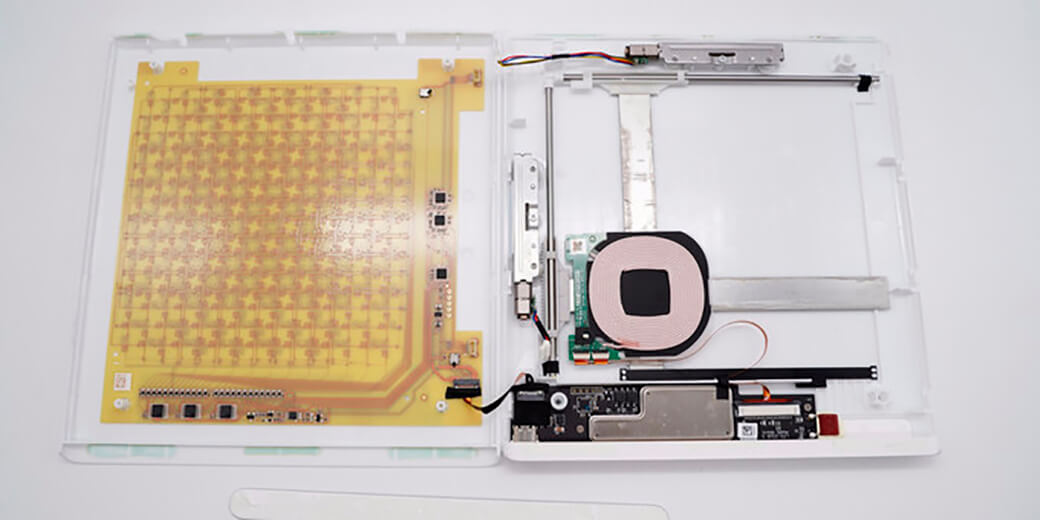

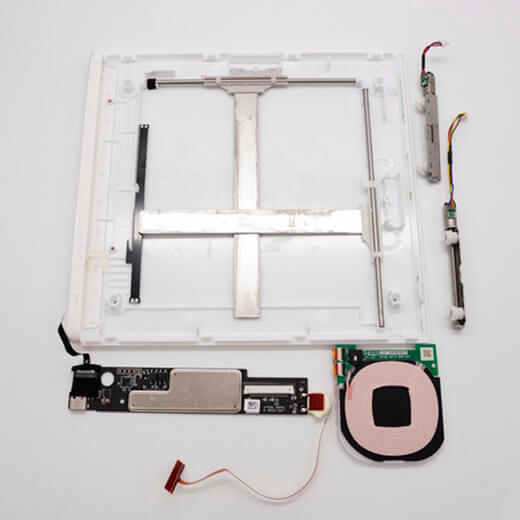

При разборе данного устройство было выяснено, что китайцы подошли к реализации этой технологии очень внимательно. Основными конструктивными элементами является желтая печатная плата, на которой расположены управляющие элементы и мультиплексор/де мультиплексор для распознавания положения заряжаемого устройства на поверхности аксессуара. Основная плата для принятия питания и обработки сигналов, и непосредственно зарядная катушка, которая имеет возможность перемещаться с помощью сервоприводов по осям X и Y. То есть здесь реализована катушка с точным позиционированием, вместо большого количества разных катушек, нагревающихся и неработоспособных, как у прототипа AirPower.

Сервопривод

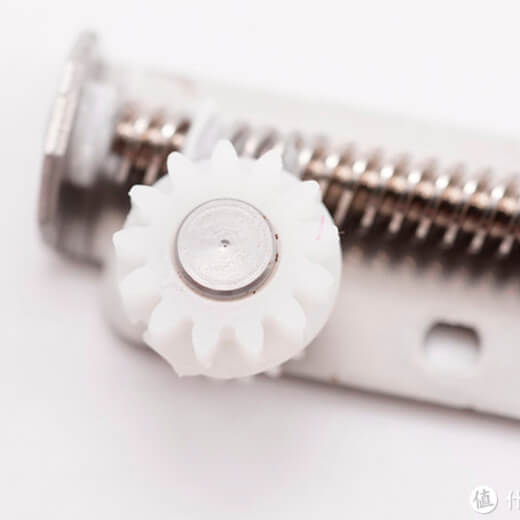

Конструкция сервопривода достаточно простая, тут несколько крепежных панелей, пара винтов и несколько шестеренок, которые и приводят в движение катушку. Конструкция надежная и будет выполнять свои функции долгие годы.

Комплектация

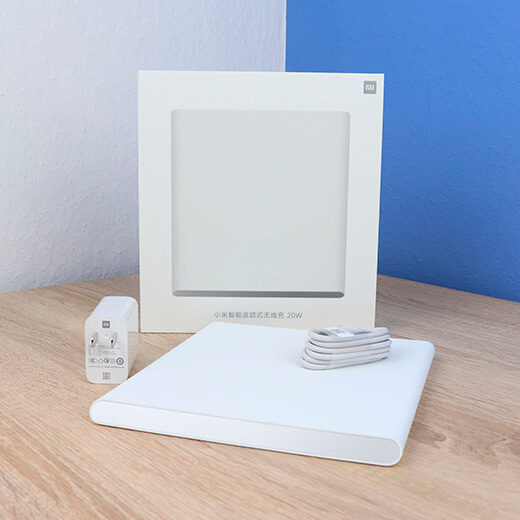

Комплект включает саму беспроводную зарядку, блок питания на 40 Вт и метровый кабель подключения USB-A to USB-C. Поскольку вилка адаптирована под китайский рынок, то понадобится переходник под наши розетки.

Предотвращение скольжения

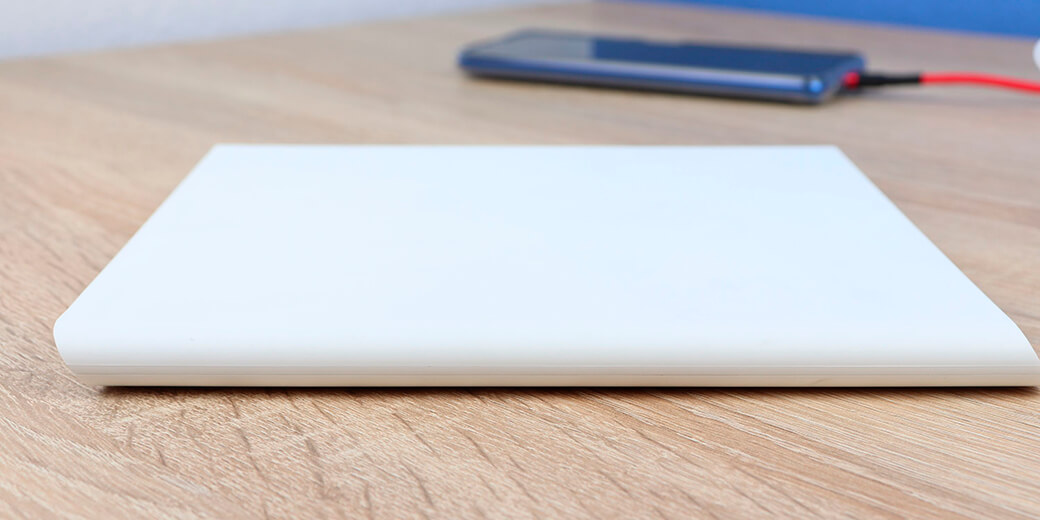

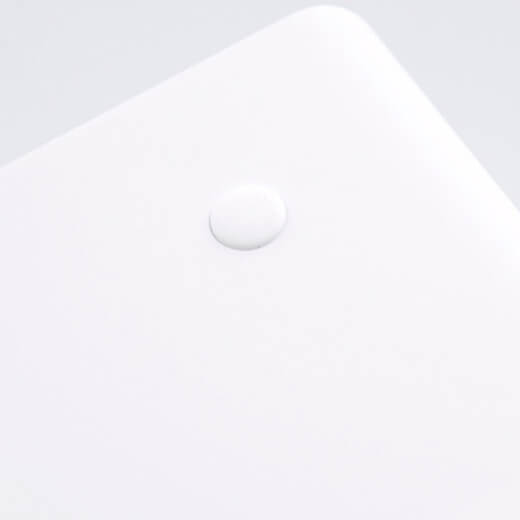

Корпус оснащен четырьмя импровизированными резиновыми ножками, закрывающие крепежные болты и предотвращающие скольжение зарядки по поверхности.

Технические характеристики беспроводного зарядного устройства Xiaomi Mi Smart Tracking Charging Pad 20 Вт

• Совместимость: QC4.0, APPLE 2.4A, AFC, BC1.2
• Входные параметры блока питания: 100-240 В, 50-60 Гц, 1.2 А
• Выходные параметры блока питания: 5 В/3 A, 9 В/3 A, 10 В/4 A Max, 20 В/2.25 A Max
• Выходная мощность катушки: 20 Вт
• Длина кабеля питания: 1 м
• Размеры (Д/В/Т): 195/180/13.12 мм
• Вес: 337 г
• Встроенный процессор: ARM Cortex-M0, 64 КБ Flash, 8 КБ SRAM
